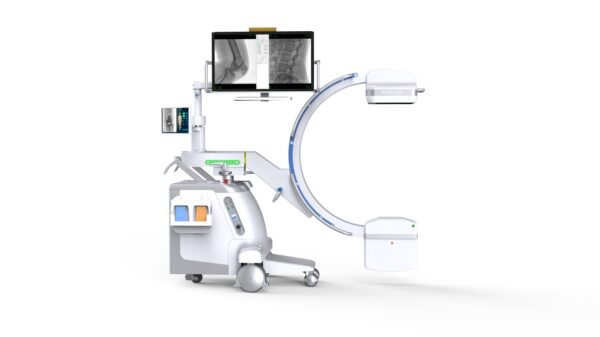

AM-118C Arceau tout-en-un avec FPD

AM-118C Arceau tout-en-un avec FPD

(Arcs en C avec détecteur à écran plat et moniteur intégré 4k ultra-large)

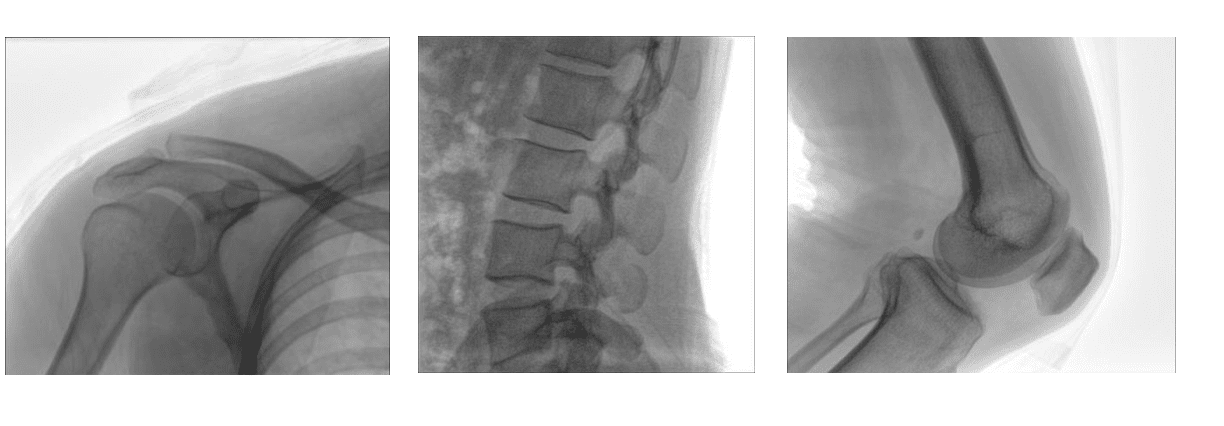

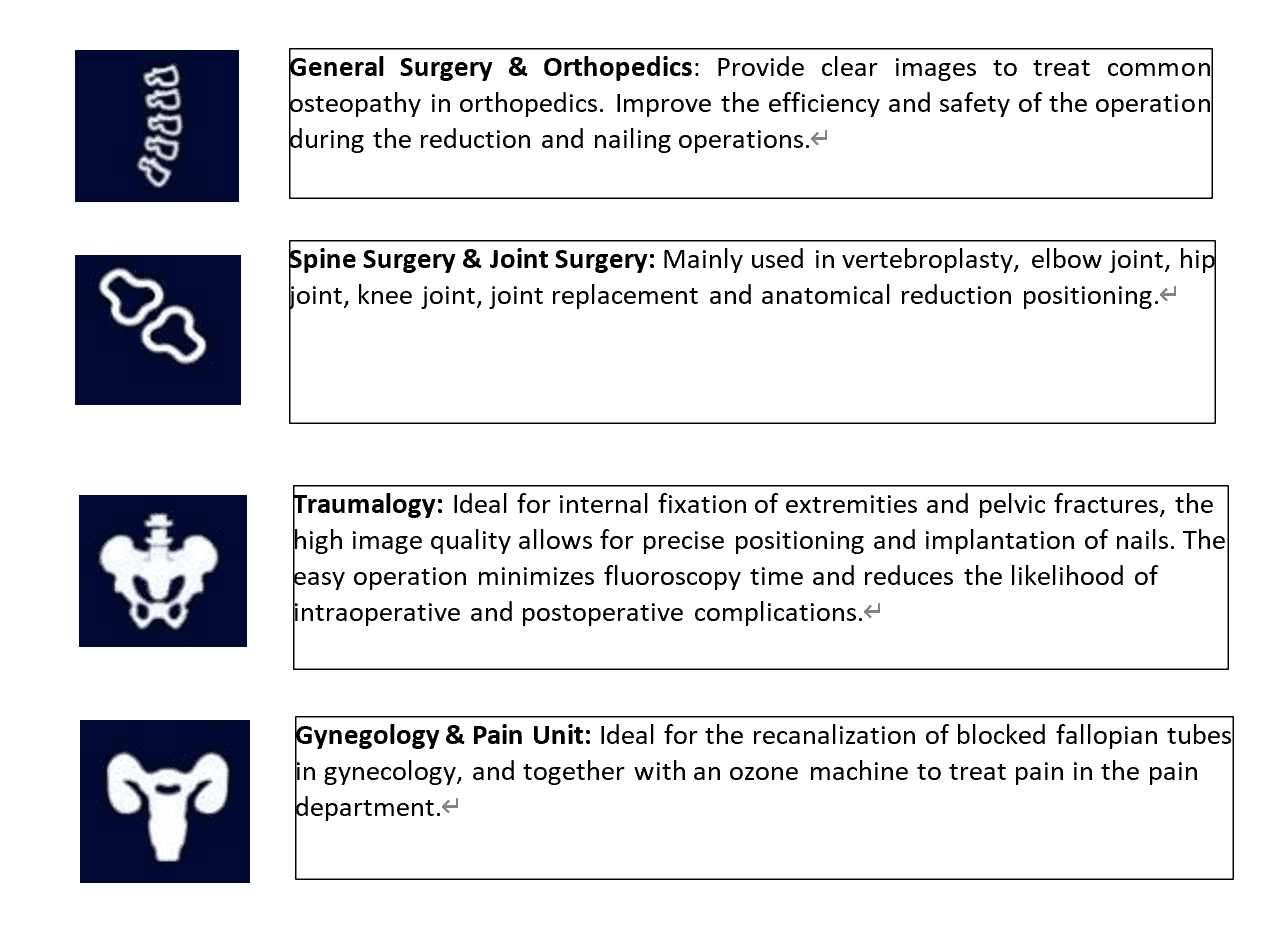

1. Applications cliniques

2. Applications cliniques

AM-118C Arceau tout-en-un avec FPD

3. Caractéristiques

1. générateur de haute tension et de haute fréquence

1.1. Puissance : 5kW

1.2.Fréquence de l'onduleur principal : 110 kHz

1.3.Tension appliquée au tube en radioscopie continue : 40 kV ～ 120 kV

1.4 Courant du tube (mode fluo continu) : 0,3mA ～ 4,0mA

1.5.Tension appliquée au tube en radioscopie pulsée : 40 kV ～ 120 kV

1.6 Courant du tube (mode fluoro pulsé) : 0,3mA ～ 30mA

1.7.Tension appliquée au tube en radiographie : 40kV ～ 120kV

1.8 Courant radiographique maximal : 100mA

Plage de 1,9 mAs : 1mAs ～ 280mAs

1.10 Fonction de suivi automatique de la luminosité (IBS) : Disponible

1.11 Fonction de capture d'images numériques pendant la fluoroscopie : disponible

1.12. Plage de tension en mode fluoroscopie instantanée : 40-112KV

1.13 Plage de courant en mode fluoroscopie instantanée (snapshot) : 0,3-15mA

1.14.X-ray lock : disponible

2. Tube à rayons X

2.1 Mise au point : 0.3 / 1.5mm

2.2 Angle anodique : 15 °

2.3 Capacité thermique de l'anode : 35kJ (47kHU)

2.4 Capacité thermique du tube : 650kJ (867kHU)

3. Conditions environnementales

3.1 Température : + 10 ℃ ～ + 40 ℃

3.2 Humidité relative : 30% ～ 75%

3.3 Alimentation électrique : 220V / 110V

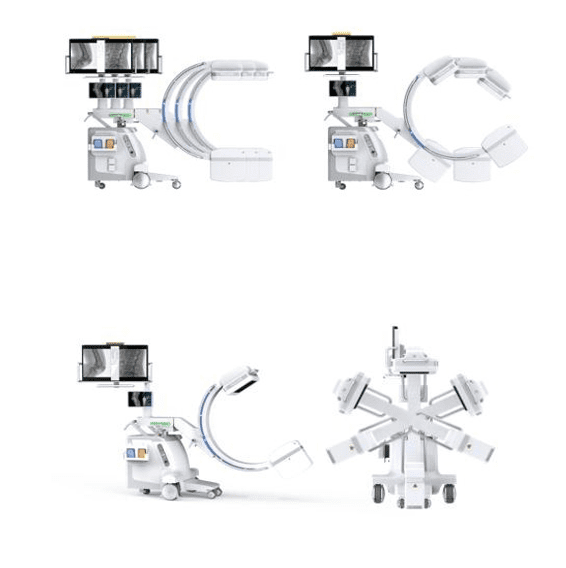

4. 4. Données mécaniques

4.1 Bilan neutre : disponible

4.2Wig-wag : ± 15 °

4.3 Décalage horizontal : 210 mm

4.4 Course verticale (motorisée) : 420 mm

4.5 Rotation selon l'axe horizontal : ≥ ± 180 °

4,6 D.I.S. : 1000 mm

4.7 Espace libre entre la tête du tube et le FPD : 800 mm

4.8 Profondeur de l'anse : 660 mm

4,9 Rotation orbitale de l'arc : 0 ° ～ 140

AM-118C Arceau tout-en-un avec FPD

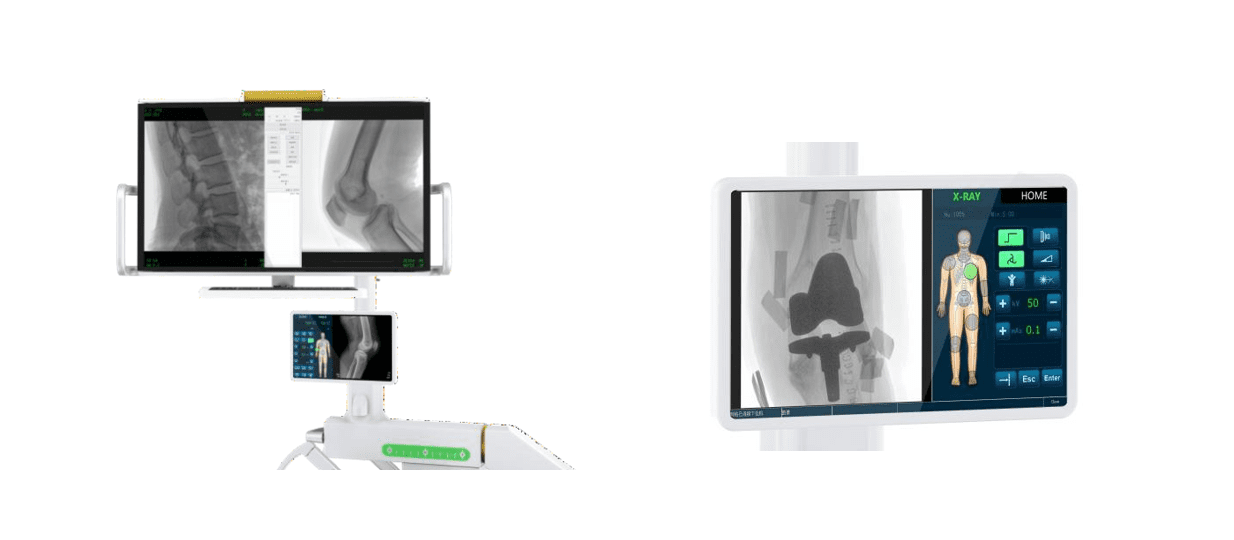

Moniteur articulé et support d'affichage

• 1Support du moniteur et de l'écran : bras articulé à trois axes
• 2 Plage de rotation du moniteur et de l'écran le long des axes verticaux Axe 1 ± 90 °, Axe 2 ± 135 °, Axe 3 ± 90 °
• Plage de rotation du moniteur le long de l'axe horizontal (inclinaison vers le bas ou vers le haut) l : -15 ° ～ 45°

1. détecteur à écran plat

6.1 Type : Détecteur numérique plat Csl (iodure de césium)

6.2 Taille du détecteur : 9 x 9 pouces ou 12 x 12 pouces

6.3 Matrice d'acquisition d'images : 1344 × 1344

6.4 Acquisition d'images en niveaux de gris : 16 bits

6,5 Taille des pixels : 154μm

6,6 DQE : 77%

6,7 Résolution spatiale : 3,2 lp / mm

6.8 Combien de temps faut-il pour que l'image apparaisse sur l'écran après l'exposition : 1 s

1 Logiciel du système d'acquisition et de traitement d'images

7.1 Nom : Perlove Medical C-Arc Workstation Software

7.2 Gestion de l'information : enregistrement et archivage, consultation de l'historique médical, modification, enregistrement de la consultation à distance, rapport, sauvegarde, prévisualisation.

7.3 Post-traitement des images : Démarrer l'acquisition d'images, préparer l'enregistrement, redémarrer, miroir horizontal, miroir vertical, réglage des fenêtres, loupe, image négative, amélioration des contours, réduction récursive du bruit.

7.4 Stockage et transmission d'images : impression de films, vérification du SCP et envoi de fichiers.

7.5 Mesure et identification des images : mesure, avancée.

7.6 Fonction Dicom : DICOM3.0 disponible

7.7 Le niveau de gris de l'indice de clarté de l'image : Niveau 1717

4. Liste de configuration


   AM-118C Arceau tout-en-un avec FPD

5. Caractéristiques du produit


   AM-118C Arceau tout-en-un avec FPD

1. recherche et développement indépendants d'une structure compacte d'arceau tout-en-un, légère, dextre et adaptée à diverses positions chirurgicales.

2. équipé d'un détecteur à panneau plat dynamique de 9 * 9 pouces ou 12 * 12 pouces, échelle de gris 16 bits, DQE élevé, faible bruit, promotion de la gamme dynamique. La performance d'imagerie est supérieure, l'image est claire et peut répondre aux besoins de divers examens cliniques.

3. le logiciel de traitement d'images adopte une plate-forme de traitement et d'affichage d'images dynamiques rapides (RCDPS) basée sur le GPU, une technologie de traitement d'amélioration d'images par analyse multirésolution, différents traitements d'images pour différentes parties, afin de répondre aux divers besoins des clients.

4.la recherche et le développement indépendants de générateurs à haute fréquence et à haute tension pour réaliser une fluoroscopie pulsée à haute fréquence et réduire la dose.

5 Le réseau Gigabit est utilisé pour connecter le détecteur dynamique à écran plat, l'interface standard internationale Dicom 3.0 est fournie, ce qui est pratique pour la connexion au système PACS et pour la transmission et l'impression d'images.

6. interface de contrôle d'image humanisée, contrôle intelligemment la dose, réduit les opérations fastidieuses et convient aux besoins chirurgicaux ; sur la base des données cliniques, les paramètres de fluoroscopie sont prédéfinis pour l'ensemble de la partie du corps et pour toutes les postures de l'adulte et de l'enfant, ce qui facilite grandement l'utilisation.

7. avec des fonctions multiples d'avertissement de code de défaut et de protection automatique, la maintenance est plus pratique.

1. Grâce à sa conception à équilibre neutre, le bras en C peut être suspendu à n'importe quel angle lorsqu'il est déverrouillé, ce qui garantit un fonctionnement sûr et stable de l'équipement.
2. L'écran tactile de 11,6 pouces est utilisé, avec une grande sensibilité et une rotation flexible, ce qui permet aux médecins de le toucher sous tous les angles pour l'utiliser.
3. Moniteur ultra-large de 32 pouces, 4K LCD, l'affichage de l'image est clair et délicat ; l'écran peut être tourné sur une large plage, ce qui permet de répondre aux besoins d'observation des images cliniques sous plusieurs angles.
4. Une seule touche permet de démarrer rapidement la machine et, en cas d'urgence (par exemple, en cas de sauvetage), de commencer le travail à temps en déplaçant la machine, ce qui améliore considérablement l'efficacité du travail.
5. De conception "plug-and-play", cet équipement peut passer d'une salle d'opération à l'autre sans s'arrêter, ce qui permet d'améliorer la reprise de l'équipement.
6. Positionnement laser bidirectionnel : des systèmes de positionnement laser sont installés aux deux extrémités du tube et du détecteur à écran plat afin d'éviter les manipulations répétées, de faciliter les opérations et d'accroître l'efficacité.
7. Grâce à la technologie de l'onduleur à haute fréquence, la forme d'onde du faisceau présente une onde rectangulaire avec de faibles lignes de diffusion, ce qui empêche la génération de faisceaux mous à partir de la source et garantit un contrôle précis de la dose de rayonnement tout en protégeant efficacement la santé des médecins et des patients.
8. En mode faible dose, l'appareil est équipé d'une variété de paramètres d'exposition clinique à faible dose afin de contrôler strictement les radiations inutiles.
9. La prévisualisation numérique du collimateur, avec la fonction de prévisualisation du faisceau, peut réaliser l'ajustement de la taille de la plage d'exposition dans l'état sans fil, réduisant considérablement le rayonnement causé par l'exposition clinique répétée, et ajuster automatiquement la taille et la position de la zone d'intérêt de l'image, en utilisant le mode automatique, la formule est plus précise.
10. La grille est amovible et conforme aux normes industrielles nationales. Elle est utilisée en pédiatrie et dans d'autres applications cliniques sensibles aux doses. Facile à utiliser, tout en garantissant des images claires, il peut protéger efficacement contre les risques de radiation.
11. La technologie intelligente de conversion de fréquence ajuste automatiquement la fréquence d'image en fonction de la partie du corps et de la dose de rayonnement, ce qui garantit la qualité de l'image et réduit la dose de rayonnement.
12. Technologie intelligente de traitement d'images en temps réel, analysant automatiquement les images et effectuant un traitement d'amélioration, réduisant la lourdeur des opérations de traitement d'images dans les applications cliniques et fournissant rapidement des images de haute qualité pour faciliter l'achèvement du travail clinique.
13. L'image apparaît sur l'écran dans la seconde qui suit l'exposition, ce qui permet aux médecins d'économiser du temps d'attente pendant l'application clinique et d'accroître l'efficacité.
14. Grâce au médiateur DAP, la quantité de dose peut être directement observée pendant l'utilisation de la machine afin de protéger la santé des médecins et des patients.
